Hur förbättrar man ytråheten hos waferbäraren genom den keramiska spegelslipningen?

2026-07-25

I försörjningskedjan för halvledartillverkning och precisionsbearbetning är waferbäraren den kärnstödjande komponenten, och dess ytkvalitet avgör direkt waferns bindningsnoggrannhet, vakuumadsorptionsplanhet och totala processutbyte. För inköpsbeslutsfattare och ingenjörer hemma och utomlands som ansvarar för halvledarutrustning, fotolitografi eller etsningsmoduler, letar efter förmågan att stabilt leverera ytfinish på nanometernivå (t.ex. Ra ≤ 0,02 μm ) leverantörer är nyckeln till att säkerställa högpresterande utrustning.

Oavsett om det är aluminiumoxid med hög renhet, kiselkarbid eller kiselnitrid har avancerad keramik “ Hård, spröd och svår att bearbeta ” typiska egenskaper. Traditionell mekanisk slipning kan lätt leda till ytmikrosprickor, kantflisning och skador under ytan, som ofta blir en källa till partikelföroreningar i renrum. För att möta halvledarkunders stränga standarder för ytintegritet rullar de bästa keramiktillverkarna ut “ Duktil domän (plast) slipning ” och relaterade avancerade teknologier.

1. Realisera duktila domänslipning och komposithjälpteknologi

För att uppnå effekter på spegelnivå samtidigt som strukturell styrka säkerställs, använder bearbetningsändan huvudsakligen följande två banbrytande teknologier, som också är viktiga indikatorer för upphandling för att utvärdera leverantörernas tekniska mognad:

Hantverk en ELID Elektrolytisk slipning online: Använd en metallbunden (som gjutjärn eller bronsbas) diamantslipskiva och använd en speciell elektrolytisk anordning för att utföra mikroelektrolytisk skärpning i realtid av slipskivan under slipningsprocessen. Elektrolysen löser kontinuerligt upp ytmetallbindningen, vilket gör att de fina diamantslipkornen förblir skarpa och exponerade, vilket undviker krossning och brott orsakade av passivering av slipskivan.
Hantverk två Ultraljudsvibrationsassisterad slipning: Inför högfrekventa mekaniska vibrationer med mikroamplitud till slipskivan eller arbetsstyckets system, vilket gör att de slipande partiklarna orsakar periodiska vibrationer på den keramiska ytan. “ påverkan - Mikroskärning ” status. Detta minskar avsevärt skärkraften och momentan friktionsvärme, och helt undertrycker makroskopisk spjälkning och kantflisning av korn.

2. Noggrann sållning och bearbetning av slipskivor och slipmedel

Slipverktygets precision kartlägger och bestämmer direkt den slutliga mikromorfologin för arbetsstycket:

Mikroslipmedel och precisionsförband: I finslipningsstadiet, en diamantslipskiva med finare kornstorlek (t.ex W5 至 W10 ännu finare korn), och slipskivans cirkulära utlopp kontrolleras inuti 1 μm inom, undvika Små beats lämnar spiralbearbetningsmärken på den keramiska ytan.
Multi-pass komposit polering anslutning: Spegelslipning kräver vanligtvis mikron / Diamantslippasta i nanoskala används för steg-för-steg övergångspolering för att helt eliminera mikroskopiska sprickor och uppfylla integreringskraven för föroreningsfria renrum.

Tre. Ultimat styrning av sliprörelseparametrar och verktygsmaskiner

Mikron skärdjup och låg matningshastighet: Kontrollera strikt djupet av ett enda snitt till submikronnivån ( 0,5 ~ 2 μm/pass ), vilket tvingar materialet att genomgå mikroskopisk plastisk reologi snarare än sönderfall, och samtidigt, i kombination med låga matningshastigheter, undviker mikrovibrationsmärken orsakade av momentana skärkraftsfluktuationer.
Verktygsmaskiner med ultrahög styvhet och miljövänlig kylning: Ytslipmaskiner med ultraprecision som använder högdämpande material (som granit eller höghållfast gjutjärnsbädd), kombinerat med högflödeskylvätska, högtrycksprecision, kan tvätta bort fint slipskräp i tid för att förhindra sekundära repor, vilket säkerställer att varje bärplatta som levereras till köparen har nästan perfekt renhet och jämnhet.

Fyra. Typisk produktdelning

I avancerad processhalvledarutrustning, förutom waferbäraren, är många centrala funktionella komponenter också starkt beroende av spegelslipningsteknik för att bryta igenom gränserna för fysisk prestanda. Följande är en djupgående analys av tekniska egenskaper, materialval och nyckelindikatorer för spegelbehandling av fyra typer av högteknologiska barriärkeramiska strukturdelar:

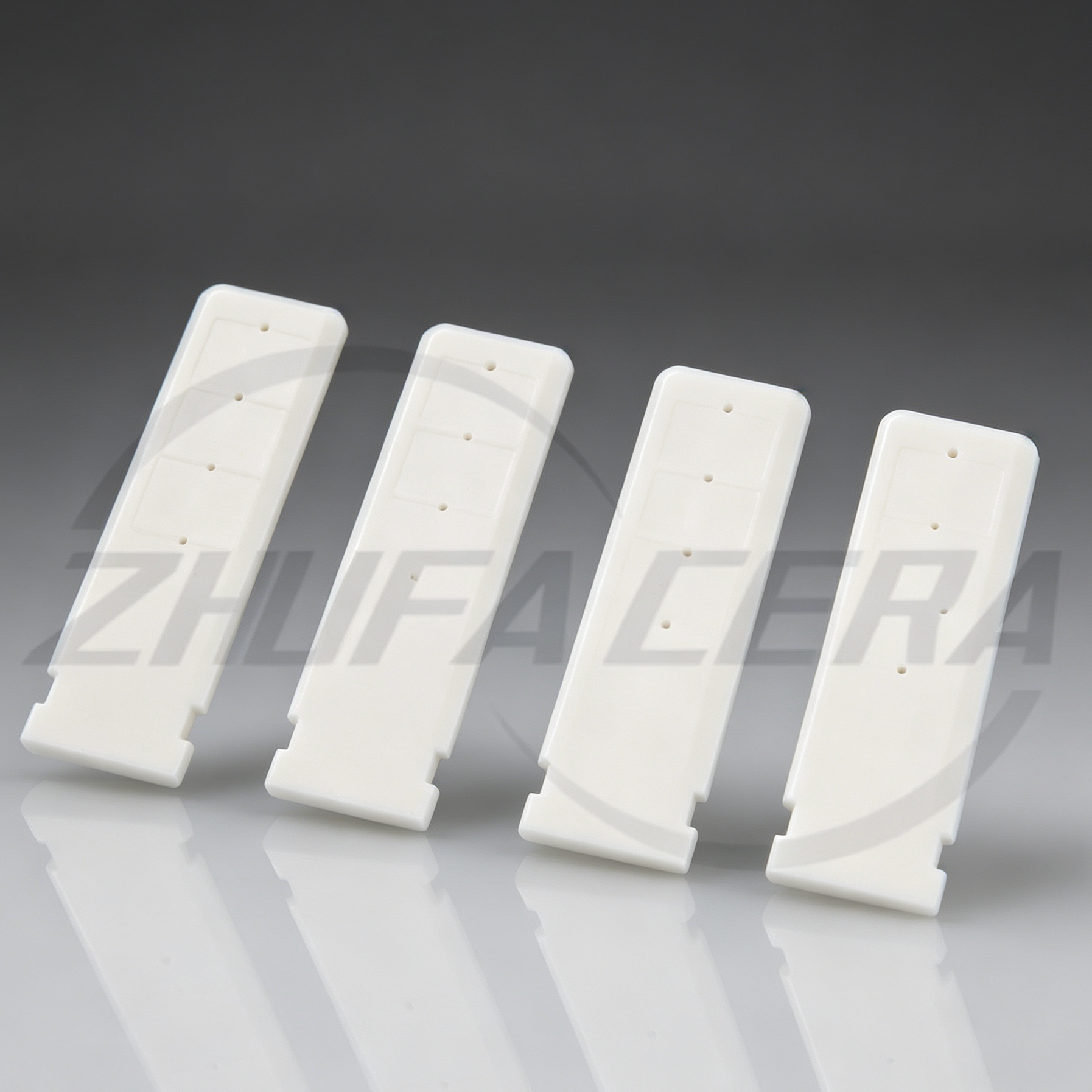

1. Halvledar elektrostatisk chuck ( ESC ) Keramiskt dielektriskt skikt och bärarsubstrat

Vanligt material: 99,9 % Hög ren aluminiumoxid eller sintrad kiselkarbid.

Tekniska nyckelindikatorer: ytjämnhet Ra ≤ 0,015 μm , planhet ≤ 3 μm (fullformat), parallellism < 5 μm 。

Tekniskt värde och nödvändighet av spegelslipning: Den elektrostatiska chucken måste använda Coulomb-kraft eller Johnson-kraft när den arbetar. - Rabe ック( J-R ) effekt adsorberar kraftigt kiselwafers. Om det finns mikroskopiska ojämnheter eller mikrosprickor på den bärande ytan är det lätt att orsaka lokal luftgap-mikrourladdning under en hög spänning på flera tusen volt, vilket på så sätt bryter ner det dielektriska skiktet och skadar skivan. Pass ELID Den sammansatta processen med ultraprecisionsspegelslipning och kemisk maskinpolering kan helt eliminera skador under ytan och säkerställa enhetligheten av värmeledning på baksidan och tillförlitligheten hos högspänningsisolering.

[Kärnstrukturdiagram]

Ra ≤ 0,02 μm

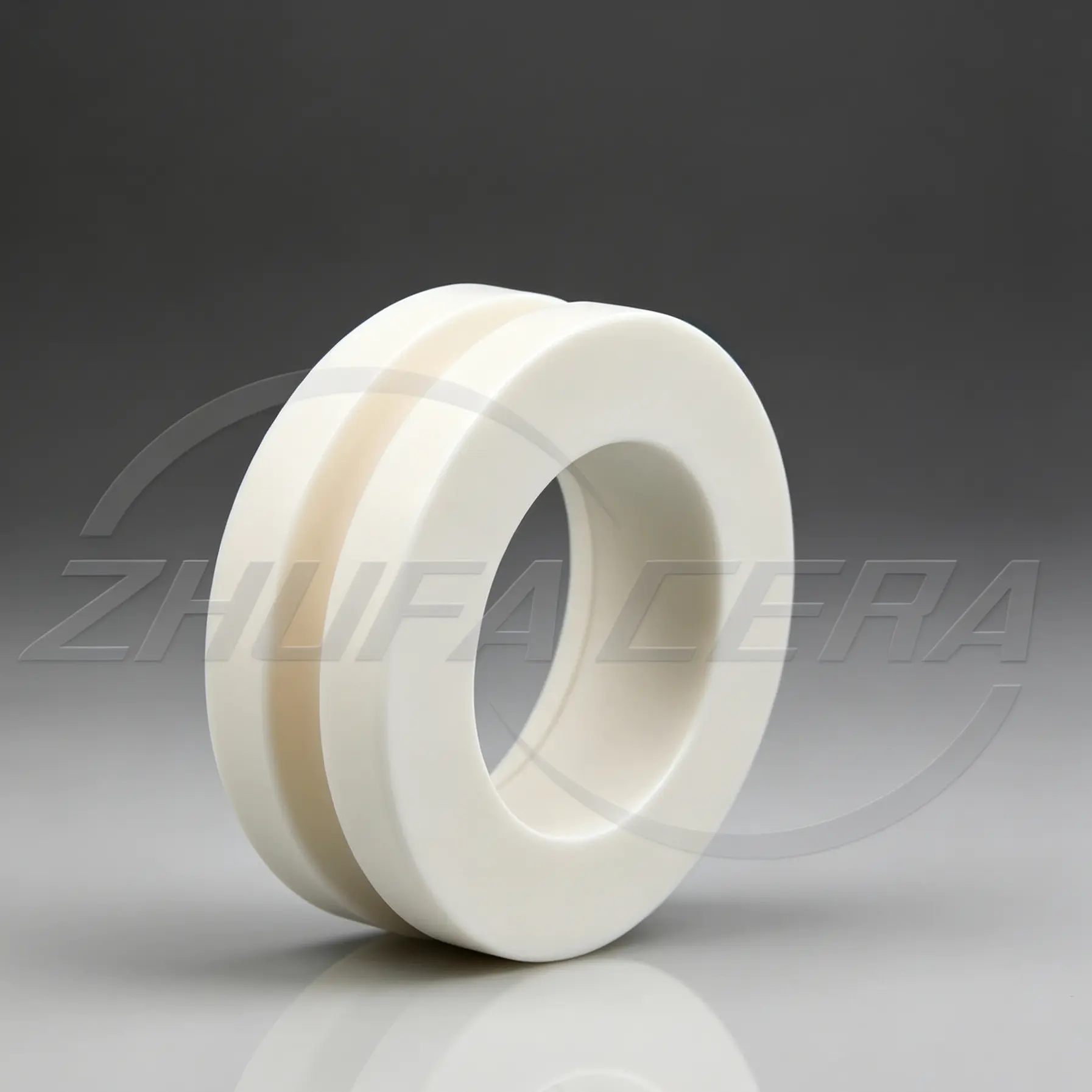

2. Reaktionskammare Plasma Etsning Fokusering Ring

Vanligt material: Enfas sintrad kiselkarbid med hög renhet eller högdensitetskvartsersättningskiselnitrid 。

Tekniska nyckelindikatorer: Fogytans planhet ≤ 5 μm , sidovägg och stegyta Ra ≤ 0,05 μm 。

Tekniskt värde och nödvändighet av spegelslipning: Fokusringen omger kiselskivan och är direkt exponerad för starkt fluor / bombarderas av klorbaserad plasma. Överdriven mikroskopisk grovhet kommer att öka hastigheten för plasmakemisk erosion och producera exfolierade partiklar som kontaminerar wafern. Precisionsslipning kan optimera korngränsbindningstillståndet, minska mikroskopisk spänningskoncentration och avsevärt förlänga dess livslängd i etsningskaviteten.

[Kärnstrukturdiagram]

Ra ≤ 0,02 μm

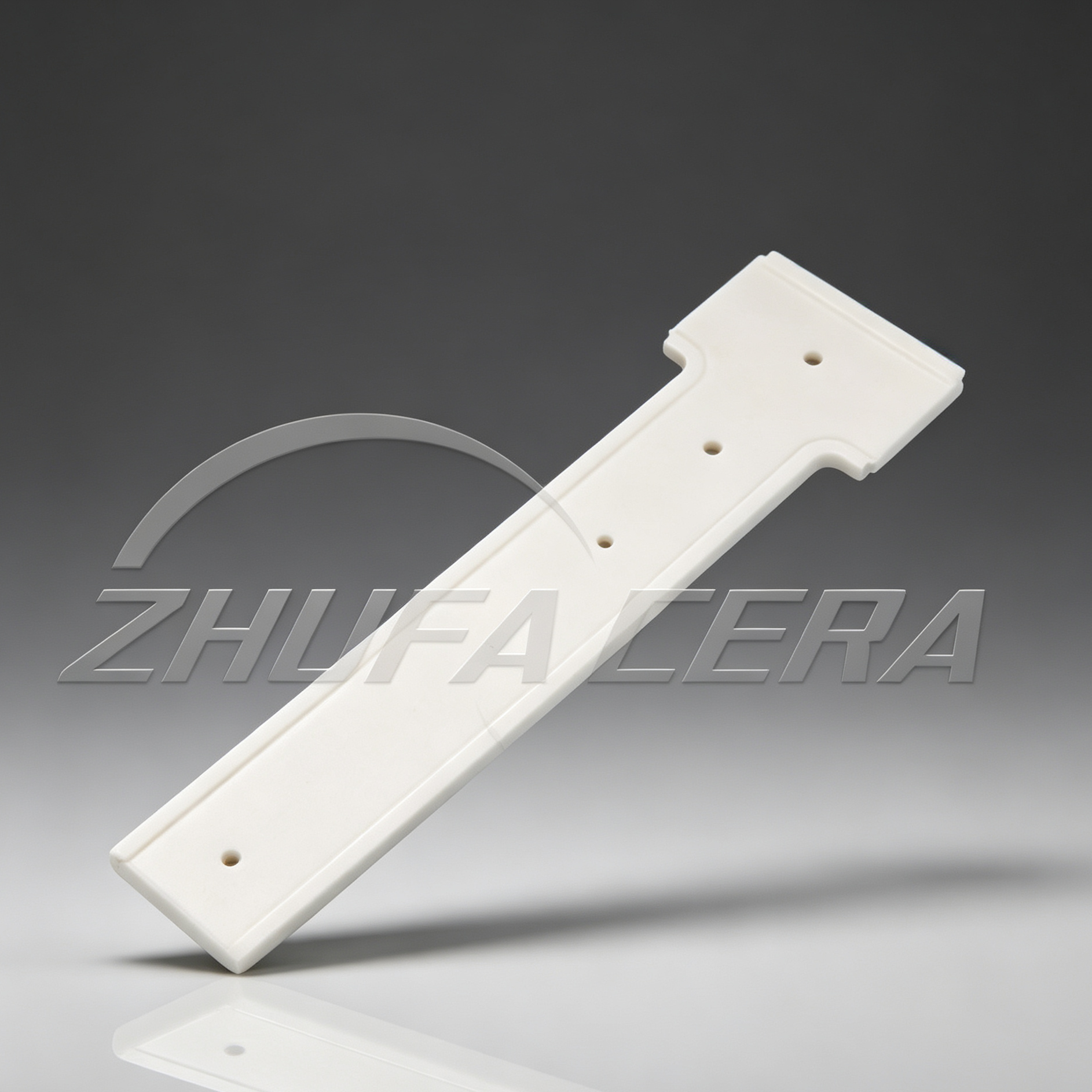

3. Keramisk referenslinjal för fotolitografimaskiner

Vanligt material: Noll termisk expansion Kristalliserat glaskeramik 或 Hög styvhet varmpressad kiselkarbid.

Tekniska nyckelindikatorer: linjär expansionskoefficient < 1,0×10⁻⁶/K , ytjämnhet Ra ≤ 0,01 μm , når den lokala planheten submikronnivå.

Tekniskt värde och nödvändighet av spegelslipning: Som riktmärke för optisk inriktning och positionering har dessa komponenter nolltolerans för termisk deformation och geometriska fel. Ultraljudsassisterad slipning och slipning på nanonivå säkerställer skärpan och den långsiktiga geometriska stabiliteten hos den graverade linjereferensen, vilket direkt bestämmer överlagringsnoggrannheten hos litografimaskinen.

[Kärnstrukturdiagram]

Ra ≤ 0,02 μm

4. Halvledare ultraprecisions luftbärande styrskenor och skjutreglage

Vanligt material: Aluminiumoxidkeramik med hög densitet ( Al2O3 ) eller reaktionssintrad kiselkarbid.

Tekniska nyckelindikatorer: Styrytans rakhet ≤ 1 μm / 300 mm , ytjämnhet Ra ≤ 0,02 μm , hårdhet HRA > 88 。

Tekniskt värde och nödvändighet av spegelslipning: 气浮导轨与空气轴承之间依靠微米级气膜实现无摩擦悬浮运动。导轨工作面若存在微米级刀痕或波纹，将直接引发气膜紊流、振动及 “ krypa ” fenomen.镜面磨削带来的极高表面密实度与极低摩擦系数，是实现纳米级数控定位平台高速平稳运动的前提。

[Kärnstrukturdiagram]

Ra ≤ 0,02 μm

5. Hur väljer man en pålitlig leverantör av precisionskeramik?

För inköpsbeslutsfattare, när de utvärderar leverantörer av strukturell keramik för halvledare, bör de, förutom att granska grundläggande bearbetningsofferter, också fokusera på att penetrera följande tre kärnindikatorer för leveranskedjan:

1. Process sluten slinga och kärnutrustning: Kontrollera om leverantören har ELID Elektrolytiska slipmaskiner online, hjälpbearbetningscenter för ultraljud och en komplett uppsättning av produktionslinjer för slipning och polering i nanoskala kan undvika toleransackumulering och kvalitetskontroll orsakad av flera outsourcingprocesser.

2. Detekterings- och spårbarhetsfunktioner: Leverantörer är skyldiga att tillhandahålla vitljusinterferometrar, högprecisionsinstrument för tredimensionella koordinatmätningar och heliummasspektrometriläckagedetekteringsrapporter för att säkerställa att komponenter såsom bärarplattor och elektrostatiska chuckar som levereras i varje batch överensstämmer med Ra ≤ 0,02 μm Och det finns inga strikta standarder för mikrosprickor.

3. Stöd för teknisk anpassning och felanalys: Utvärdera om dess tekniska team kan hjälpa till med materialkvalitetsmatchning och strukturell optimeringsdesign baserat på den arbetsmiljö som kunden tillhandahåller (som specifik plasmakoncentration, krav på högspänningsisolering).

Om du letar efter en pålitlig partner som kan tillhandahålla skräddarsydd, högprecision halvledarstrukturkeramik och kärnkomponenter såsom waferbärare och elektrostatiska chuckar, kontakta oss gärna för detaljerade materialdatablad och skräddarsydda lösningar.
