Varför halvledarkeramiska komponenter kräver högkostnadsrengöring efter bearbetning

2026-06-12

Även när halvledarprecisionskeramiska komponenter (såsom aluminiumoxid (Al₂O₃), kiselnitrid (Si₃N₄) och kiselkarbid (SiC)) uppnår en spegelliknande finish efter precisionsbearbetning, kan de inte användas direkt i utrustning för tillverkning av kärnskivor, t.ex. CVD-system (t.ex. CVD).

Istället måste de genomgå en otroligt komplex och kostsam ultraren reningsprocess. Detta krav drivs inte bara av halvledarindustrins "nolltolerans"-policy för waferkontamination utan också av de unika mikrostrukturella egenskaperna – nämligen den spröda naturen och den inneboende porositeten – hos avancerad keramik. Den här artikeln ger en djupdykning i kärnorsakerna och tekniska barriärer bakom den höga kostnaden för rengöring av halvledarkeramer.

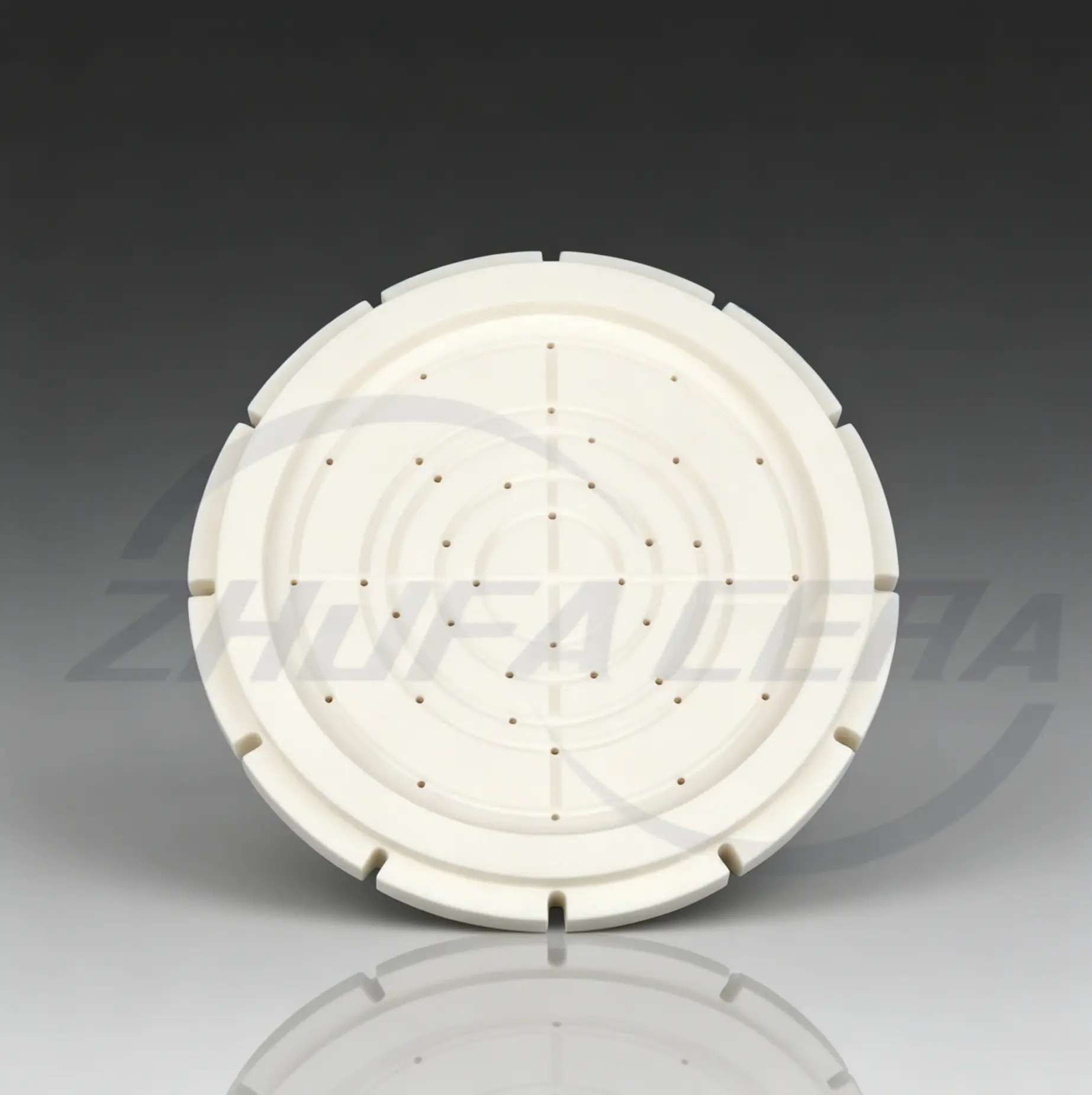

Representativa halvledarkeramiska komponenter

Hotet med "mikroskopiska rester"

Vid avancerad tillverkning av nodskivor (t.ex. 3nm, 5nm) kan till och med sub-nanometer fysisk eller kemisk kontaminering leda till katastrofal avkastningsförlust. Standardbearbetningsprocesser – såsom svarvning, fräsning, slipning och polering – lämnar efter sig tre primära typer av kritiska föroreningar på den keramiska ytan:

Övergångsmetalljoner (de mest dödliga): Slitage från hårdmetallskärverktyg och kontakt med fixturer introducerar metalljoner som koppar (Cu), järn (Fe), krom (Cr) och nickel (Ni). Om dessa joner förångas inuti vakuumkammaren och diffunderar in i kiselsubstratet, försämrar de den elektriska prestandan hos halvledarenheterna, vilket orsakar allvarliga läckströmmar eller dielektriskt genombrott.
Kemiska och organiska medelrester: Bearbetningsvätskor, polerpastor, rostförebyggande oljor och kylmedel lämnar efter sig komplexa makromolekylära organiska ämnen. När de utsätts för högvakuum, högintensiv plasmamiljö i en processkammare, genomgår dessa organiska ämnen en snabb avgasning. Detta destabiliserar vakuumnivåerna i kammaren och korskontaminerar hela bearbetningsmiljön för skivan.
Sub-mikronpartiklar: Fint keramiskt skräp och mikropulver genereras naturligt under bearbetning. Till och med en 0,1 mikron (µm) partikel som faller på en wafer-yta kan blockera exakta fotolitografiska kretsar, vilket skapar dödliga optiska skuggor eller elektriska kortslutningar.

Materialegenskaper: Porositet och spröd mikrosprickbildning

Till skillnad från traditionella metaller har avancerad keramik inneboende mikrostrukturella egenskaper som gör dem mycket benägna att fånga in föroreningar.

Mikroporositet och kapillärverkan

Även med sintring med isostatisk pressning med hög densitet (CIP) eller varmpressning (HP) kvarstår mikrohålrum oundvikligen längs keramiska korngränser och ytor. Under det höga trycket från mekanisk bearbetning drivs skärvätskor och oljor djupt in i dessa mikroporer av intensiva kapillärkrafter. Konventionell ytspolning tar endast bort ytlig smuts; föroreningar som fångas djupt i porerna kommer kontinuerligt att sippra ut senare under högvakuum och högtemperaturverktygsoperationer.

Bearbetning av stress och mikrosprickor

På grund av den extrema hårdheten och sprödheten hos industriell keramik, förlitar sig mekanisk materialborttagning (särskilt slipning och polering) på mikrosprickning. Detta lämnar efter sig ett nätverk av submikrona, underjordiska mikrosprickor. Dessa mikrosprickor fungerar som idealiska fickor för att fånga upp små partiklar. Vidare, under den snabba termiska cyklingen av halvledarbearbetning, expanderar dessa sprickor och drar ihop sig, och fungerar som en "bälg" som kontinuerligt driver ut fångade orenheter in i kammaren.

Kostnadsdrivande faktorer: Att bryta ner processen och ekonomiska barriärer

Rengöring av halvledarkvalitet motiverar dess höga kostnad genom en kombination av ultraren kemikalieförbrukning, strikta miljökontroller och kapitalkrävande mätteknik.

Rengöringsfas	Kärnprocess och tekniska krav	Kostnadsdrivande analys
1. Organisk & lösningsmedelsavfettning	Flerstegs, multi-frekvens ultraljudsrengöring med ultra-High Purity (UHP) organiska lösningsmedel (t.ex. IPA, Aceton) eller avancerade ytaktiva ämnen.	• Stor förbrukning av mycket flyktiga kemikalier av elektronisk kvalitet. • Betydande kapitalinvesteringar i explosionssäkra system och utrustning för återvinning av lösningsmedel.
2. Djup oorganisk syraetsning	Blandade formuleringar av UHP starka syror som används för att mikroetsa det keramiska ytskiktet, och tvångslösa upp djupt inbäddade metalljoner utan att kompromissa med dimensionella toleranser på mikronnivå.	• Kräver syror av UP-S / UP-SS-kvalitet (elektronisk kvalitet), som kostar dussintals gånger mer än motsvarande industriella. • Kräver mycket exakt, automatiserad hårdvara för kontroll av sur temperatur och uppehållstid.
3. Sköljning med ultrarent vatten (UPW).	Flerstegs, kaskadspolning med bräddavlopp med UPW med en resistivitet på 18,2 MΩ·cm, fortsatte tills avloppskonduktiviteten uppfyller stränga baslinjespecifikationer.	• Höga förbrukningskostnader: generering av 18,2 MΩ·cm vatten kräver omfattande flerstegs RO (omvänd osmos) och jonbytarhartser av nukleär kvalitet. • Hög vattenvolymgenomströmning och hög elförbrukning.
4. Miljökontroll och mätning	All slutrengöring, N₂-torkning med hög renhet och antistatisk vakuumförpackning i två lager måste ske i ett renrum av klass 10 (ISO 4). Färdiga delar genomgår strikt ICP-MS- och SEM-provtagning.	• Enorma dagliga drift- och energikostnader för klass 10 HVAC- och ULPA-filtreringssystem. • Avskrivningar på flera miljoner dollar och underhållskostnader för analysinstrument (t.ex. ICP-MS, SEM).

Mekanisk bearbetning löser geometrisk form och dimensionstoleranser av en keramisk komponent.

Ultra-ren rengöring garanterar komponentens ytrenhet och kemisk stabilitet.

Slutsats & Kommersiellt värde

Om en tillverkare försöker kringgå eller skära av hörn på denna dyrbara rengöringsprocess, kommer en orörd keramisk komponent att fungera som en kronisk källa till kontaminering när den väl installerats i en processkammare för flera miljoner dollar. Den resulterande kontamineringen kan omedelbart skrota en hel sats av högvärdiga 12-tums wafers, vilket kostar hundratusentals dollar.

Därför är högkostnads ultraren rengöring av halvledarprodukter inte ett valfritt kosmetiskt steg efter bearbetning – det är ett kritiskt, icke förhandlingsbart riskreducerande och kvalitetsförsäkring inom den stränga halvledarförsörjningskedjan.
